商品編號：136564

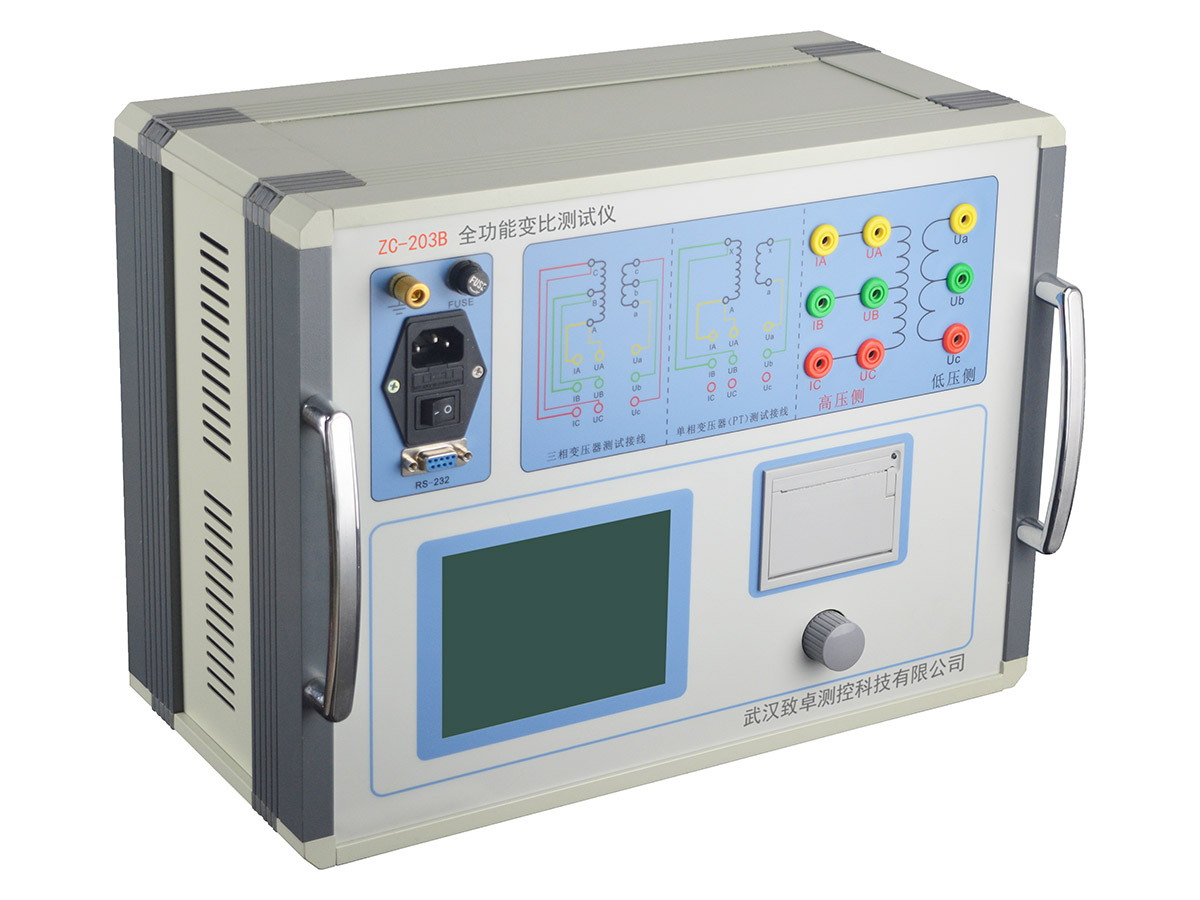

ZC-203B變壓器變比測試儀操作接線說明

價格：詢價

產 地：湖北武漢市更新時間：2025-02-06 10:53

品牌：其他型號：

狀態：正常點擊量：1069

在線留言

400-006-7520

聯系我時，請說明是在上海非利加實業有限公司上看到的，謝謝！

上海非利加實業有限公司

聯 系人： 上海非利加實業有限公司

電話： 400-006-7520

傳真： 400-006-7520

配送方式： 上海自提或三方快遞

聯系我時請說在上海非利加實業有限公司上看到的,謝謝！

產品參數

產品介紹

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前及根據******電力部的預防性試驗規程，要求對運行的變壓器進行匝數比或電壓比測試，可以檢查變壓器匝數比的正確性、分接開關的狀況、變壓器是否匝間短路、變壓器是否可以并列運行。傳統的變比電橋讀數不直觀，要進行換算，只能逐相進行測量。ZC-203B變壓器變比測試儀克服了傳統變比電橋測試的缺點，操作簡便直觀，采用三相精密逆變電源，測試快，準確度高。

操作說明
（）按鍵功能描述：
方向按鍵：上下左右移動光標
確認鍵：進入相應界面或者參數設置，光標在高壓、低壓、調壓比值上時，按下確定按鍵，進入按位設置，再次按確定按鍵，或者取消按鍵退出按位設置
取消鍵：停止測量，或者返回上狀態
測試鍵：按下開始測試，按取消停止測試
打印鍵：按下，打印數據。
（二）菜單描述

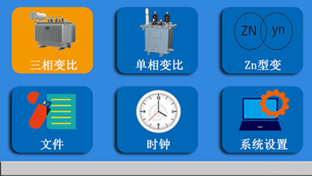

上圖為開機界面，可以選擇三相測試，單相測試、Z型變測試、文件記錄、設置時鐘、系統設置等功能；

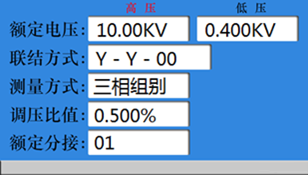

如下圖為三項測試設置界面：

按左右按鍵，移動光標；
按上下按鍵，更改相應的數值；
當光標在額定電壓、調壓比值上時，按“確定”按鍵，進入按位設置，再次按“確定”，或者按“取消”按鍵退出按位設置。
參數設置完成后，按“測試”按鍵，開始測試。
按取消，停止測試或者返回上界面。
測試完成后按打印，開始打印數據
在測試完成界面按“向下”按鍵，存儲數據。

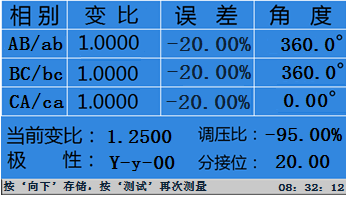

測試完成界面如下圖：

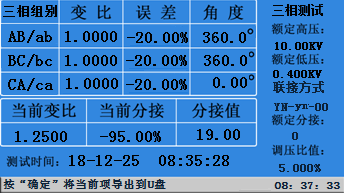

測試完成按取消鍵回到開機界面，按上下左右鍵把光標定位在文件菜單，按確認鍵進入數據查詢界面,左右方向鍵可以對存儲數據進行循環查詢，按“向下”按鍵，將數據存儲到U盤中，數據查詢界面如下圖：

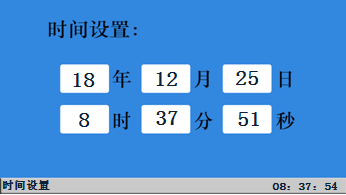

開機界面光標定位到時鐘菜單，按確認鍵進入，按左右鍵選擇年、月、日、時、分、秒，按上下鍵進行數據的增減，時間設置界面如下圖：

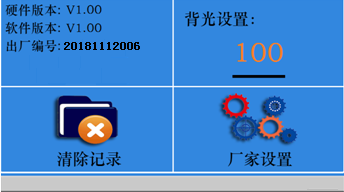

開機界面，光標定位到系統設置，按確認鍵進入，光標在背光設置菜單項時，上下方向鍵可改變液晶對比度，光標在清除記錄菜單項時，按下確認鍵可清除存儲數據。廠***設置為儀器內部參數設定，需要密碼輸入，使用者無需修改。系統設置如下圖：
