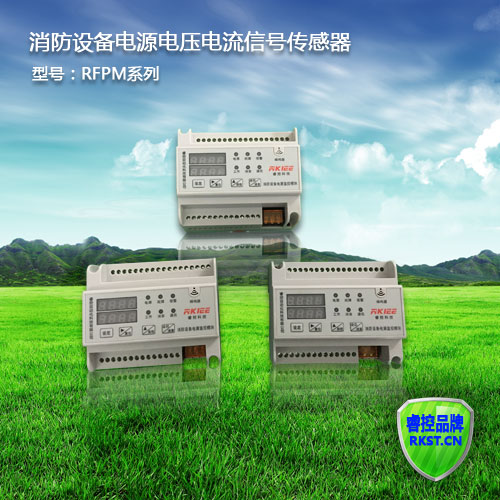

RFPM系列消防設備電源監控模塊
、 消防設備電源監控系統
用于監控消防設備電源工作狀態，在電源發生過壓、欠壓、過流、缺相、中斷供電等故障時能發出報警信號的監控系統，由消防設備電源狀態監控器、中繼器（區域分機）、電壓傳感器、電流傳感器、電壓/電流傳感器等部分或全部設備組成。
二、 消防設備電源監控器（主機）
能接收來自消防設備電源監控傳感器（監控模塊）的報警信號，發出聲光報警信號和控制信號，指示報警部位，記錄并保存報警信息的裝置。
三、 消防設備電源監控中繼器（以下簡稱中繼器）
適用于監控器（主機）和現場傳感器（監控模塊）通信距離較遠的系統。中繼器不但可以增加系統的通信距離，而且可以為連接的現場傳感器（監控模塊）供電，解決由于距離而產生的通信信號和電源輸出的衰減。中繼器通過通信總線將連接現場模塊及中繼器的電源信息傳送到監控器（主機）。
四、 消防設備電源傳感器（監控模塊）
主要是監測消防設備電源的電壓信號、電流信號以及開關狀態等參數變化的傳感器。
注：監控電流時，需裝電流互感器（LMZ型或BH型：接電纜用LMZ，接母線或電纜用BH）
五、技術參數
| 工作電源 |
額定電壓DC24V |
| 功耗 |
正常監視狀態≤1W 報警狀態≤1.5W |
| 監控報警 |
過壓（***-140%）(監控AC 220V) |
| 欠壓（60%-***）(監控AC 220V) |
| 過流（***~140%）(額定 5A) |
| 測量精度 |
1 |
| 開關量輸入 |
兩路無源干接點 |
| 開關量輸出 |
繼電器無源輸出 |
| 觸點容量 |
AC 220V/3A ，DC 30V/3A |
| 通訊接口 |
CAN總線通訊 |
| 波特率 |
20K、50K、100K |
| 有效通訊距離 |
≤1km |
| 安裝方式 |
35mm導軌式安裝 |
| 工作溫度范圍 |
-10℃~+55℃ |
| 儲存溫度范圍 |
-20℃~+70℃ |
| 相對濕度 |
≤95%不結露 |
| 執行標準 |
GB 28184-2011 |

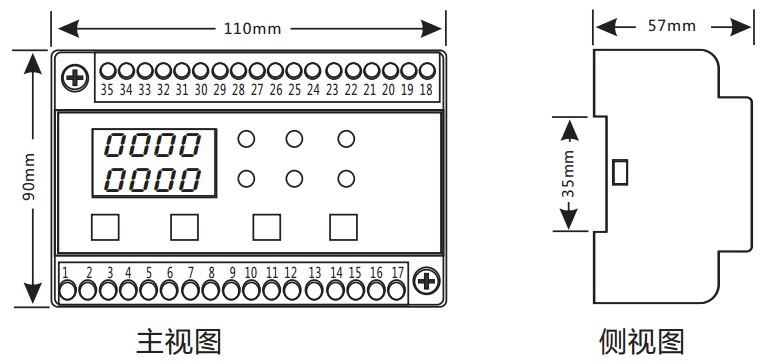

六、外形尺寸
七、系列產品列表
| 產品名稱 |
型號 |
功 能 |
電壓信號傳感器
（監控模塊） |
RFPM1-DV
|
監控單相單路直流電壓
|
|
RFPM1-AV
|
監控單相單路交流電壓
|
|
RFPM3-AV
|
監控三相單路交流電壓，適用于三相無零線
|
|
RFPM4-AV
|
監控三相單路交流電壓，適用于三相有零線
|
| 電流/電壓信號傳感器 （監控模塊） |
RFPM1-DVI
|
監控單相單路直流電壓及電流
|
|
RFPM1-AVI
|
監控單相單路交流電壓及電流
|
|
RFPM3-AVI
|
監控三相單路交流電壓及電流，適用于三相無零線
|
|
RFPM4-AVI
|
監控三相單路交流電壓及電流，適用于三相有零線
|
雙電壓/電流信號傳感器
（監控模塊）
適用于雙電源 |
RFPM1-2AVI
|
監控單相雙路交流電壓及單路電流
|
|
RFPM3-2AVI
|
監控三相雙路交流電壓及單路電流，適用于三相無零線
|
|
RFPM4-2AVI
|
監控三相雙路交流電壓及單路電流，適用于三相有零線
|
消防設備電源狀態
監控器
（主機）
壁掛式
256點 |
RFPM-1000/B
|
接收消防電源監控傳感器采集的電壓，電流信號，判斷電源設備的故障信息，實現對被保護的消防設備電源的監視，報警，控制與管理，采用了CAN二總線通信方式。
|
區域分機
（中繼器） |
RFPM-ZJQ
|
中繼器可以增加系統通訊距離，且可以為連接的現場
傳感器（監控模塊）供電，解決了由于距離遠而產生的
通信信號和電源輸出的衰減。
|
|
